Te damos la bienvenida por visitar nuestra página, ya que deseas informarte mucho mas a fondo con éste tema que resulta ser el más utilizado en nuestro diario vivir. sin mas preámbulos, BIENVENIDOS A "LA SOLDADURA MIG MAG"

HISTORIA

La soldadura es un proceso de fabricación en donde se realiza la unión de dos materiales, (generalmente metales o termoplásticos), usualmente logrado a través de la coalescencia (fusión), en la cual las piezas son soldadas fundiendo ambas y agregando un material de relleno fundido (metal o plástico), el cual tiene un punto de fusión menor al de la pieza a soldar, para conseguir un baño de material fundido (el baño de soldadura) que, al enfriarse, se convierte en una unión fija. A veces la presión es usada conjuntamente con el calor, o por sí misma, para producir la soldadura. Esto está en contraste con la soldadura blanda (en inglés soldering) y la soldadura fuerte (en inglés brazing), que implican el derretimiento de un material de bajo punto de fusión entre piezas de trabajo para formar un enlace entre ellos, sin fundir las piezas de trabajo.

Muchas fuentes de energía diferentes pueden ser usadas para la soldadura, incluyendo una llama de gas, un arco eléctrico, un láser, un rayo de electrones, procesos de fricción o ultrasonido. La energía necesaria para formar la unión entre dos piezas de metal generalmente proviene de un arco eléctrico. La energía para soldaduras de fusión o termoplásticos generalmente proviene del contacto directo con una herramienta o un gas caliente.

Mientras que con frecuencia es un proceso industrial, la soldadura puede ser hecha en muchos ambientes diferentes, incluyendo al aire libre, debajo del agua y en el espacio. Sin importar la localización, sin embargo, la soldadura sigue siendo peligrosa, y se deben tomar precauciones para evitar quemaduras, descarga eléctrica, humos venenosos, y la sobreexposición a la luz ultravioleta.

Hasta el final del siglo XIX, el único proceso de soldadura era la soldadura de fragua, que los herreros han usado por siglos para juntar metales calentándolos y golpeándolos. La soldadura por arco y la soldadura a gas estaban entre los primeros procesos en desarrollarse tardíamente en el siglo, siguiendo poco después la soldadura por resistencia. La tecnología de la soldadura avanzó rápidamente durante el principio del siglo XX mientras que la Primera Guerra Mundial y la Segunda Guerra Mundial condujeron la demanda de métodos de junta confiables y baratos. Después de las guerras, fueron desarrolladas varias técnicas modernas de soldadura, incluyendo métodos manuales como la Soldadura manual de metal por arco, ahora uno de los más populares métodos de soldadura, así como procesos semiautomáticos y automáticos tales como Soldadura GMAW, soldadura de arco sumergido, soldadura de arco con núcleo de fundente y soldadura por electro escoria. Los progresos continuaron con la invención de la soldadura por rayo láser y la soldadura con rayo de electrones a mediados del siglo XX. Hoy en día, la ciencia continúa avanzando. La soldadura robotizada está llegando a ser más corriente en las instalaciones industriales, y los investigadores continúan desarrollando nuevos métodos de soldadura y ganando mayor comprensión de la calidad y las propiedades de la soldadura.

Se dice que es un sistema porque intervienen los elementos propios de este, es decir, las 5 M: mano de obra, materiales, máquinas, medio ambiente y medios escritos (procedimientos). La unión satisfactoria implica que debe pasar las pruebas mecánicas (tensión y doblez). Las técnicas son los diferentes procesos (SMAW, SAW, GTAW, etc.) utilizados para la situación más conveniente y favorable, lo que hace que sea lo más económico, sin dejar de lado la seguridad

1.principios

1. PRINCIPIOS DEL PROCESO.

1.1. DESCRIPCIÓN DEL PROCESO DE SOLDADURA MIG/MAG.

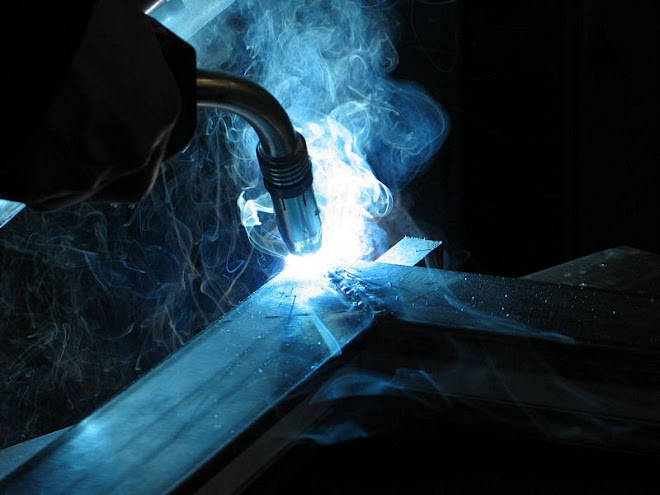

La soldadura por arco bajo gas protector con electrodo consumible es un proceso en el que el arco se establece entre un electrodo de hilo continuo y la pieza a soldar, estando protegido de la atmósfera circundante por un gas inerte (proceso MIG) o por un gas activo (proceso MAG).
En la siguiente figura se indican los elementos más importantes que intervienen en el proceso:
El proceso puede ser:















- SEMIAUTOMÁTICO: La tensión de arco, la velocidad de alimentación del hilo, la intensidad de soldadura y el caudal de gas se regulan previamente. El avance de la antorcha de soldadura se realiza manualmente.

- AUTOMÁTICO: Todos los parámetros, incluso la velocidad de soldadura, se regulan pre-viamente, y su aplicación en el proceso es de forma automática.

- ROBOTIZADO: Todos los parámetros de soldeo, así como las coordenadas de localización de la junta a soldar, se programan mediante una unidad especifica para este fin. La soldadura la efectúa un robot al ejecutar esta programación.

Este tipo de soldadura se utiliza principalmente para soldar aceros de bajo y medio contenido de carbono, así como para soldar acero inoxidable, aluminio y otros metales no férricos y tratamientos de recargue.
Produce soldaduras de gran calidad en artículos para la industria del automóvil, calderería y recipientes a presión o estructura metálica en general, construcción de buques y un gran número de otras aplicaciones, día a día en aumento.

1.2. INFLUENCIA DE LOS DISTINTOS PARÁMETROS.
El comportamiento del arco, la forma de transferencia del metal a través de éste, la penetración, la forma del cordón,... están condicionados por la conjunción de una serie de parámetros entre los que destacan:


- POLARIDAD: afecta a la forma de transferencia, penetración, velocidad de fusión del hilo,... Normalmente se trabaja con polaridad inversa o positiva, es decir, la pieza al negativo y el alambre de soldadura al positivo. En este punto, es interesante comentar el hecho de que ya que los electrones viajan del polo negativo al positivo, es este último el que se calienta más, - concretamente el polo positivo se caliente un 65% más que el negativo. Esta condición podría ser particularmente útil para aquellos trabajos donde se requiera un mayor aporte térmico en la pieza que en el hilo de soldadura, lo que se conseguiría empleando la polaridad directa o negativa.

- Del mismo modo, y debido a la circulación de electrones del polo negativo al positivo, se origina una propiedad especialmente importante: el arco muestra afinidad por dispersar las películas de óxido y otros materiales refractarios en el polo negativo. Así, pues, en todos aquellos casos de soldadura de metales que forman óxidos refractarios, se hace imprescindible la conexión de la polaridad inversa o positiva (negativo en la pieza), con la finalidad de aprovechar precisamente la acción limpiadora del arco

- TENSIÓN DE ARCO: este parámetro resulta determinante en la forma de transferencia del metal a la pieza, tal y como se verá en el siguiente apartado.

- VELOCIDAD DE ALIMENTACIÓN DE HILO: en esta técnica no se regula previamente la intensidad de soldadura, sino que es el ajuste de la velocidad de alimentación del hilo el que provoca la variación de la intensidad gracias al fenómeno de la autorregulación.

- NATURALEZA DEL GAS: presenta una notable influencia sobre la forma de transferencia del metal, penetración, aspecto del cordón, proyecciones,... En la siguiente figura se muestran las formas de los cordones y las penetraciones típicas de este proceso, en función del tipo de gas:









1.3. TRANSFERENCIA DEL METAL.
Existen distintas formas de transferencia del metal en el arco, dependientes todas ellas de los valores de los parámetros de tensión e intensidad. Se detallan en apartados siguientes.

1.3.1. TRANSFERENCIA POR CORTOCIRCUITO.
En esta forma de transferencia, el hilo se funde formando una gota que se va alargando hasta el momento en que toca el metal de base, y a causa de la tensión superficial se corta la unión con el hilo. En el momento de establecer contacto con el metal de base se produce un cortocircuito, aumenta en gran medida la intensidad y como consecuencia, las fuerzas axiales rompen el cuello de la gota y simultáneamente se reanuda el arco.

Para que un arco se comporte de esta forma, deben cumplirse una serie de condiciones:
- Utilización de polaridad inversa o positiva.
- Tensión y densidad de corriente bajas.
- Gas de protección CO2 o mezclas de Ar/CO2 .

Con este tipo de arco se sueldan piezas de reducidos espesores, porque la energía aportada es pequeña en relación con otro tipo de transferencias. Es ideal para soldaduras en vertical, en cornisa y bajo techo, porque el baño de fusión es reducido y fácil de controlar.

1.3.2. TRANSFERENCIA GLOBULAR.
Cuando se opera con este tipo de arco, el hilo se va fundiendo por su extremo a través de gotas gruesas de un diámetro hasta tres veces mayor que el del electrodo. Al mismo tiempo, se observa como las gotas a punto de desprenderse van oscilando de un lado hacia otro. Como puede deducirse, la transferencia del metal es dificultosa, y, por tanto, el arco inestable, de poca penetración, y se producen numerosas proyecciones.
Se trata de un método que no se utiliza en la práctica, pero que puede aparecer cuando se efectúa el reglaje de un equipo de soldadura.
El arco suele comportarse de esta forma cuando hay valores grandes de tensión y bajos de intensidad, o también cuando se utiliza polaridad directa o negativa.

1.3.3. TRANSFERENCIA POR PULVERIZACIÓN AXIAL.
En este caso la transferencia se realiza en forma de gotas muy finas que se depositan sobre el metal base de forma ininterrumpida, similar a una pulverización por spray, de ahí que se conozca también este método por Arco spray. Se caracteriza por un cono de proyección muy luminoso y por un zumbido característico.
Para que un arco se comporte de esta manera, es necesario que:

- Se utilice polaridad inversa o positiva.
- El gas de protección sea Ar o mezcla de Ar con algo de O2 o de Ar con CO2 .
- Exista una tensión de arco relativamente elevada y una densidad de corriente también elevada.

El efecto de la utilización de la polaridad positiva se traduce en una enérgica acción limpiadora sobre el baño de fusión, que resulta particularmente útil en la soldadura de metales que producen óxidos pesados y difíciles de reducir, como el Aluminio o el Magnesio.

La penetración que se consigue es buena, por lo que se recomienda para soldar piezas de grueso espesor. Como inconveniente, cabe destacar que el baño de fusión resulta relativamente grande y fluido, por lo que no se controla con facilidad en posiciones difíciles.

1.3.4. TRANSFERENCIA POR ARCO PULSADO.
En este tipo de transferencia, se combina la superposición de dos corrientes, una ininterrumpida y de débil intensidad (llamada de base) cuyo objetivo es proporcionar al hilo la energía calorífica para mantener el arco encendido y otra constituida por una sucesión de pulsaciones a una determinada frecuencia. Cada pulsación eleva la intensidad a un valor suficiente que hace fundir una gota del mismo diámetro que el diámetro del hilo que se está utilizando. Esta gota se desprende antes de que el extremo del hilo llegue a hacer contacto con el metal base, como consecuencia de las fuerzas internas que actúan. De esta manera se elimina en su totalidad las proyecciones, tan características de otros tipos de transferencia.

Además, se consigue una gran penetración debido a la elevada intensidad durante la pulsación, y sin embargo, la energía media empleada es inferior que utilizando MIG/MAG convencional, lo que repercute en una menor deformación de la pieza.
